CADIQ - Modellvalidierung für das digitale Unternehmen
CADIQ ermöglicht es Unternehmen, die digitale Initiativen verfolgen, ihre 3D-CAD-Modelldaten über alle Formate hinweg automatisch zu evaluieren, um sicherzustellen, dass komplexe Konstruktionsdaten während ihrer Verwendung über den gesamten Produktlebenszyklus hinweg korrekt und konsistent sind. Unterstützt durch die einzigartige Kombination von ITIs Erfahrung in der CAD-Validierung und der PLM-Integration bietet CADIQ eine neutrale Drittanbieter-Validierungslösung, die Vertrauen in kritische Modelldaten schafft, wenn Unternehmen bedeutende Änderungen im gesamten Unternehmen vornehmen. Ermöglichen Sie Ihren Unternehmensanalysten den Aufbau besserer modellbasierter Konstruktionsprozesse (MBD – Model Based Design), indem Sie CADIQ nutzen um automatisch CAD-Qualitätsprobleme, Datenveröffentlichungsfehler und -inkonsistenzen sowie (beabsichtigte und unbeabsichtigte) Unterschiede in Modellen aus Änderungsaufträgen (ECO - Engineering Change Orders) zu finden.
Hauptfunktionen
Derivative CAD-Validierung
CADIQ vergleicht das native CAD-Quellmodell mit exportierten Datentypen, einschließlich QIF, STEP, JT und PDF, und erstellt automatisch einen Validierungsbericht, der die Genauigkeit der veröffentlichten Daten hervorhebt. Werden Unterschiede festgestellt, können die Details überprüft werden, um festzustellen, ob die betroffenen Modelle sicher verwendet werden können oder ob Korrekturen vorgenommen werden müssen, um eine nahtlose Konsistenz und Genauigkeit in allen Kopien des Modells zu gewährleisten.

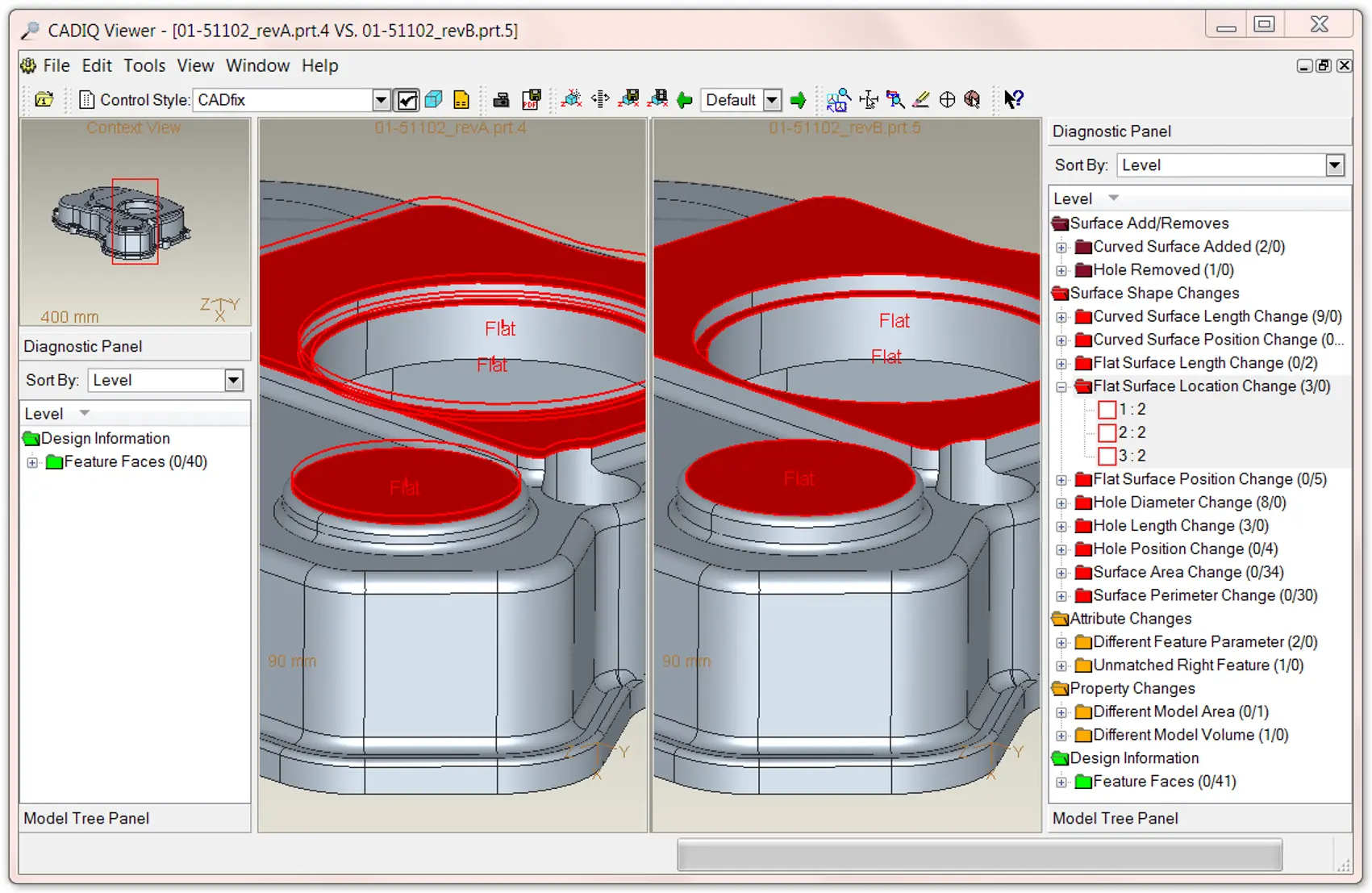

Revisionsvergleich
Eliminieren Sie manuelle Schritte, indem Sie die Modelländerungen bei der Genehmigung von ECOs und der Erstellung der ECN-Dokumentation automatisch identifizieren. Unbeabsichtigte oder versehentliche Änderungen werden ebenfalls erkannt, wodurch verhindert wird, dass undokumentierte Änderungen durch die Genehmigungsprozesse in die Lieferkette gelangen.
Qualitätsprüfung
Die CAD-neutrale Qualitätsprüfung von Geometrie, PMI, Attributen und Baugruppenstruktur liefert Feedback, das das Auftreten von Veröffentlichungsfehlern und zusätzlichen Änderungsanfragen (ECR - Engineering Change Requests) reduzieren kann.
Umfassende Analyse und Berichterstattung
CADIQ ermöglicht drei kritische Elemente der CAD-Validierung: Automatisierung, native Bewertung und umfassende Abdeckung der Modellierungsinformationen (einschließlich Geometrie, Produktherstellungsinformationen (PMI), Attribute sowie Baugruppenstruktur und -inhalt). Validierung ist ein komplexes Problem, das oft mehrere Systeme (CAD und PLM) betrifft. CADIQ kann in PLM integriert werden, um Datensicherheit, optimale Verarbeitung/Analyse und kontrollierte Berichterstattung zu gewährleisten. CADIQ verwendet API-Schnittstellen für alle nativen CAD-Formate, um sicherzustellen, dass die Daten zum Zweck der Validierung nicht übersetzt werden. CADIQ bietet eine Reihe von Berichtsformaten, darunter HTML, PDF, XML und TXT, so dass die Modellvalidierungsberichte auf die richtige Zielgruppe (sowohl Mensch als auch Maschine) zugeschnitten werden können.

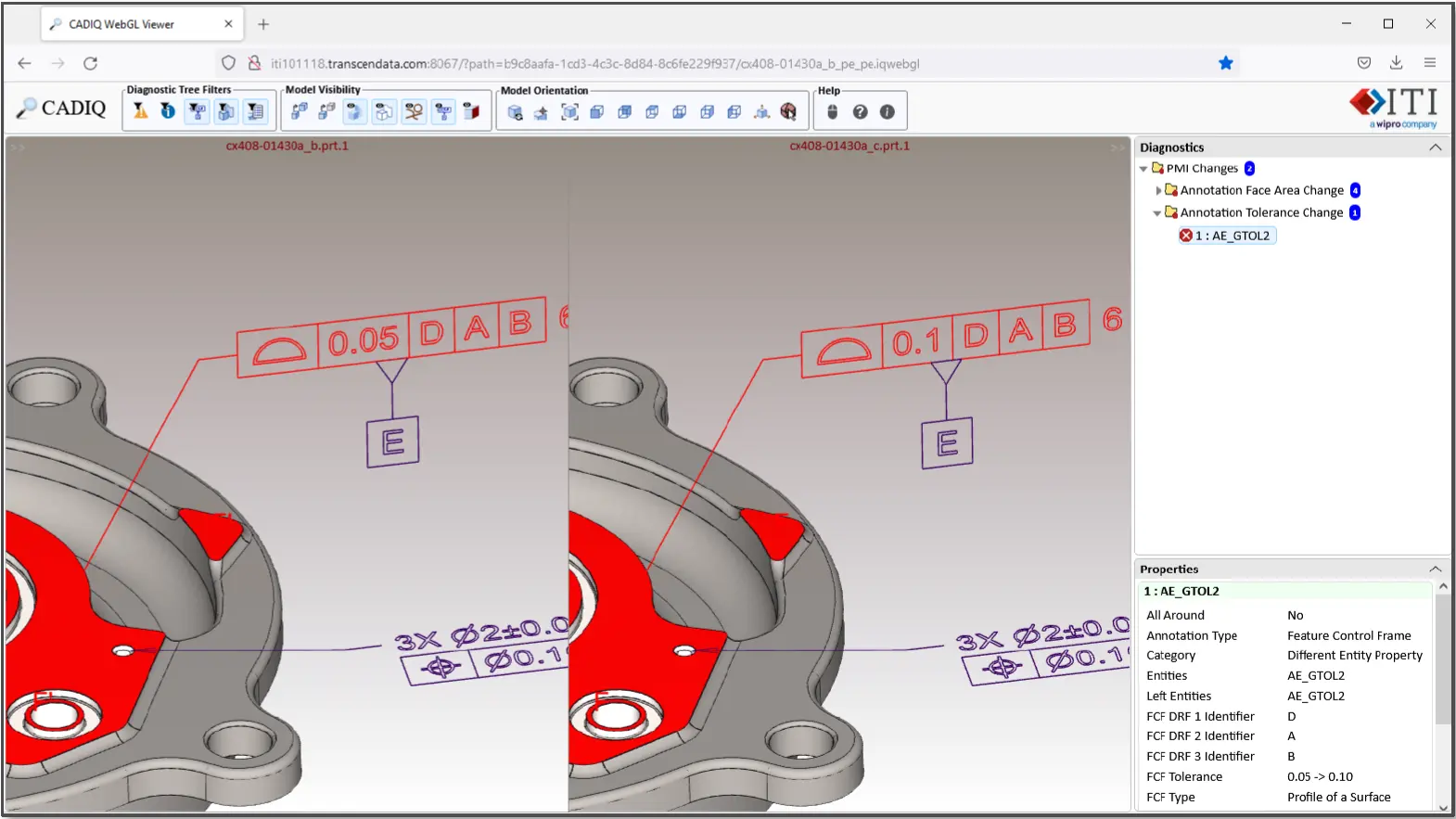

Benutzerfreundliche HTML- u. 3D-PDF-Berichte
Ingenieure profitieren von benutzerfreundlichen HTML- und 3D-PDF-Berichten, die von CADIQ für den einfachen, lizenzfreien Zugriff und die Verteilung im Unternehmen erstellt werden. Diese Berichte bieten eine visuelle Darstellung der identifizierten Unterschiede und erleichtern die klare Kommunikation von Konstruktionsproblemen. In Fällen, in denen Probleme mit Konstruktionsdaten nicht schnell korrigiert werden können, sind diese Berichte entscheidend für die Dokumentation und Kommunikation dieser Probleme.

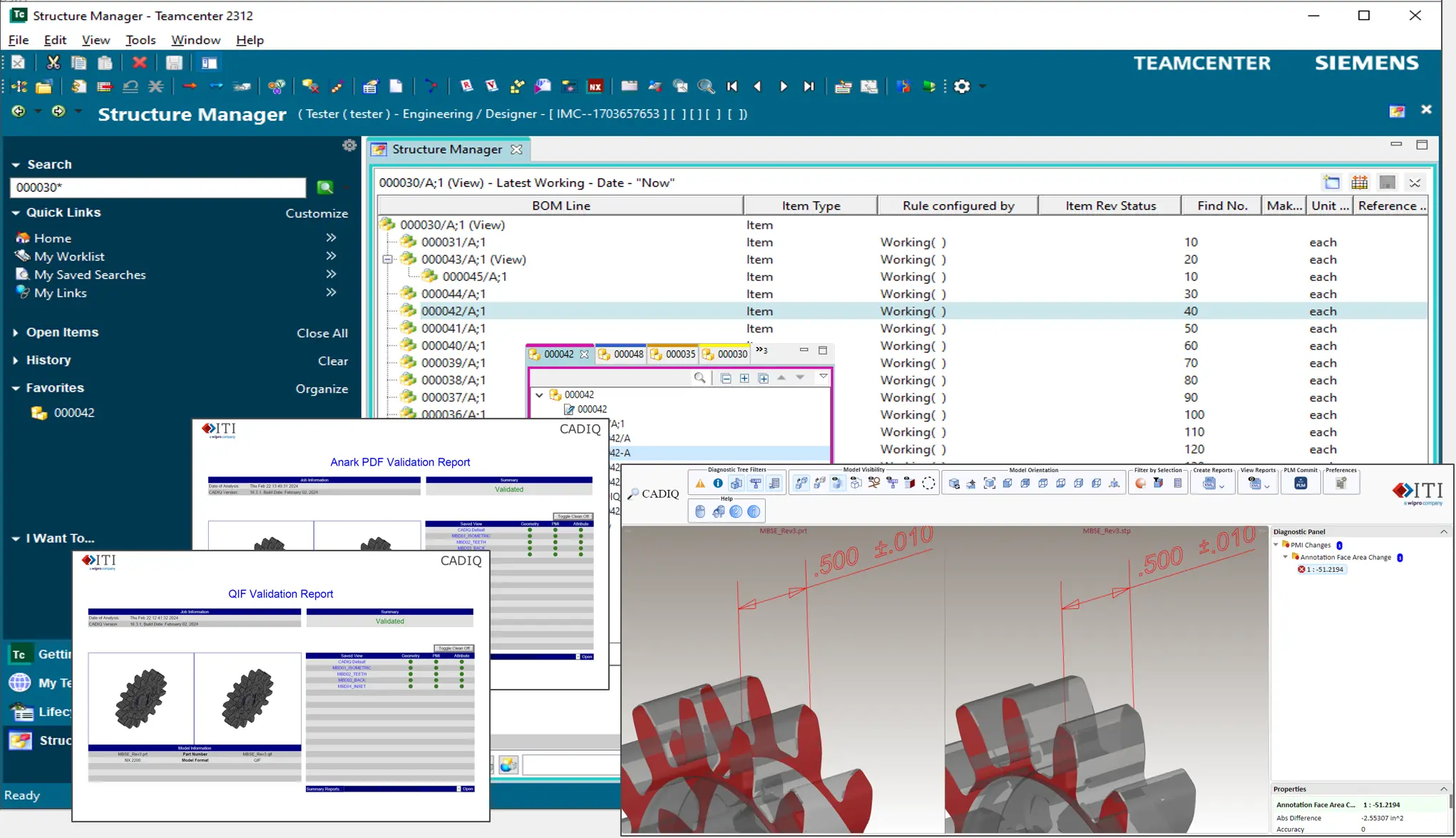

PLM-Integration
CADIQ kann sowohl in Desktop- als auch in Serverumgebungen eingesetzt werden und bietet den Anwendern somit Flexibilität. ITI bietet Referenzintegrationen für gängige Product Lifecycle Management (PLM)-Systeme, die eine automatisierte, workflowgesteuerte Validierung ermöglichen und die Benutzerfreundlichkeit und Effizienz erhöhen. CADIQ bietet außerdem eine API, die bei Bedarf eine kundenspezifische Automatisierung und Integration ermöglicht.
Unterstützte native CAD-Systeme:
- CATIA V4
- CATIA V5
- Creo
- Inventor
- NX
- Solid Edge
- SOLIDWORKS
Unterstützte neutrale CAD-Systeme:
- QIF
- STEP
- JT
- 3D PDF (PRC & U3D)
- Parasolid
- ACIS
- IGES
Validierungslösungen von ITI
Die Lösungen von ITI zur Produktdatenvalidierung vereinen Fachwissen in der Beratung zur Verbesserung der Interoperabilität mit innovativer Validierungstechnologie. Die Bewältigung von Herausforderungen, die sich aus Problemen mit der Designqualität und der Interoperabilität von Produktdaten ergeben, ist entscheidend für die Verbesserung der Weiterverwendung von Produktdaten und die erfolgreiche Implementierung von MBD. model.
Datenzertifizierung
CADIQ prüft, dass das Konstruktionsmodell keine Qualitätsmängel aufweist, die eine nachfolgende Weiterverwendung beeinträchtigen. Außerdem wird sichergestellt, dass die abgeleiteten Formen des Entwurfsmodells (z. B. QIF, STEP, JT usw.) in Qualität und Form dem Master-Modell entsprechen.
Langzeit-Datenarchivierung und -Datenabruf (LOTAR)
Ingenieure, die für Langzeit-Datenarchivierung und -Datenabruf (LOTAR) verantwortlich sind, nutzen CADIQ zur Validierung von CAD-Modellen, einschließlich der Konvertierung neutraler Dateien von 3D-CAD-Modellen. Die Unterstützung von LOTAR-Validierungseigenschaften stellt sicher, dass zusätzliche Daten zur neutralen Datei hinzugefügt oder validiert werden können, wenn sie bereits vorhanden sind, um eine umfassende Validierung des abgerufenen Modells in zukünftigen CAD-Systemen auch noch nach Jahrzehnten zu gewährleisten.
Wo CADIQ helfen kann
Digitale Thread-Validierung
Validieren Sie die Integrität technischer MBE-Datenpakete, die abgeleitete Dateien wie 3D-PDF und QIF enthalten, die von den Inhaltsgeneratoren Anark und Capvida erstellt wurden.
CAD-Modellqualität
Verbessern Sie die Gesamtqualität des CAD-Modells und stellen Sie robuste CAD-Modelle während des gesamten Produktlebenszyklus sicher.
MBD/MBE
Überprüfen Sie schnell die Qualität von 3D-CAD-Modellen und PMI-Elementen in Mastermodellteilen und -baugruppen.
Zertifizierung zur Datenbereitstellung
Überprüfen Sie die Qualität des Entwurfsmodells und die Gleichwertigkeit abgeleiteter Formen (IGES, STEP, CAD-Übersetzung usw.) mit dem Mastermodell.
Boeing DPD
Helfen Sie Lieferanten, den D6-51991-Standard zur Wahrung der DPD-Integrität zu erfüllen.
LOTAR
Zertifizieren Sie CAD-Modelle, um langfristig überprüfbare Archivierungs- und Abrufprozesse zu unterstützen.
Kontaktieren Sie uns noch heute
Entdecken Sie, wie CADIQ Ihre CAD-Validierungs- und Revisionsvergleichsprozesse revolutionieren kann, indem es die Datenintegrität gewährleistet und die nachgelagerte Wiederverwendung optimiert.
