In der CAE-Welt kämpfen Analysten häufig mit CAD-Modellproblemen, die zu Vernetzungsfehlern, übermäßiger Modellüberarbeitung und verlängerten Analysedurchlaufzeiten führen. CADfix bewältigt Herausforderungen wie:

• Übermäßig komplexe, schlecht definierte und beschädigte Geometrie
• Merkmale des CAD-Modells, die sich auf die Netzfähigkeit auswirken
• Entfernung von Verrundungen, kleinen Löchern, kleinen Flächen, kurzen Kanten und anderen CAD-Modellartefakten, die zu Vernetzungsbeschränkungen führen
• Unsere Lösungen sind für verschiedene CAD-Quellen und CAE-Pakete anpassbar und umfassen Funktionen wie das Reduzieren kurzer Kanten, das Entfernen von Löchern, das Verbinden von Kanten und Flächen, das Entfernen von Verrundungen, die Merkmalserkennung und mehr.

Die meisten CAE-Analysen können ein verschobenes Netz erzeugen, das die deformierte Form einer Komponente unter Betriebsbedingungen darstellt. Multidisziplinäre Analyse und automatische Formoptimierung sind zwei wichtige Szenarien, in denen das verformte Netz aus einer Analyse als Grundlage für eine zweite abhängige CAE-Analyse verwendet werden muss. Für weitere Entwurfs- oder Analysearbeiten und letztendlich für die Fertigung kann auch die Konvertierung verformter Netze in präzise verformte CAD-Geometrie erforderlich sein.

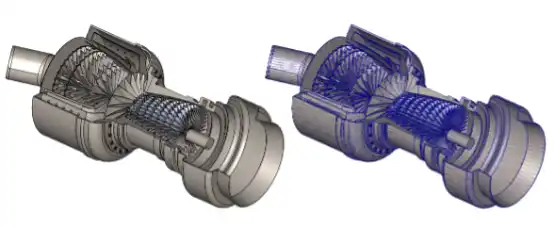

CADfix kann eine ursprüngliche CAD-Modellgeometrie genau morphen oder verformen, um sie an die Verschiebungsergebnisse von CAE anzupassen. Der CADfix-Morphing-Prozess generiert eine glatte, klar definierte und genaue Modellgeometrie, die als verwendbares Modell zurück ins CAD oder zur erneuten Vernetzung und weiteren Analyse nach CAE exportiert werden kann.
